تصاویری که روی مانیتور می بینید از نقاط کوچکی به نام پیکسل ساخته شده اند. در اکثر تنظیمات رزولوشن رایج، یک صفحه نمایش بیش از یک میلیون پیکسل را نشان میدهد و کامپیوتر برای ایجاد یک تصویر باید تصمیم بگیرد که با هر کدام چه کند. برای این کار، به یک مترجم نیاز دارد.
امروزه اکثر افراد با کارت گرافیک و کمپانی هایی نظیر NVIDIA و AMD آشنا هستند. کارت گرافیک با اسم های متعددی در بازار شناخته شده اند مانند Video Adapter, VGA Card, Graphics Card, Video Card و ...
در این مطلب قصد داریم شما را با کارت گرافیک آشنا کنیم و به چگونگی و نحوه عملکرد کارت گرافیک در سیستم رایانه بپردازیم.
امروزه اکثر افراد با کارت گرافیک و کمپانی هایی نظیر NVIDIA و AMD آشنا هستند. کارت گرافیک با اسم های متعددی در بازار شناخته شده اند مانند Video Adapter, VGA Card, Graphics Card, Video Card و ...
در این مطلب قصد داریم شما را با کارت گرافیک آشنا کنیم و به چگونگی و نحوه عملکرد کارت گرافیک در سیستم رایانه بپردازیم.

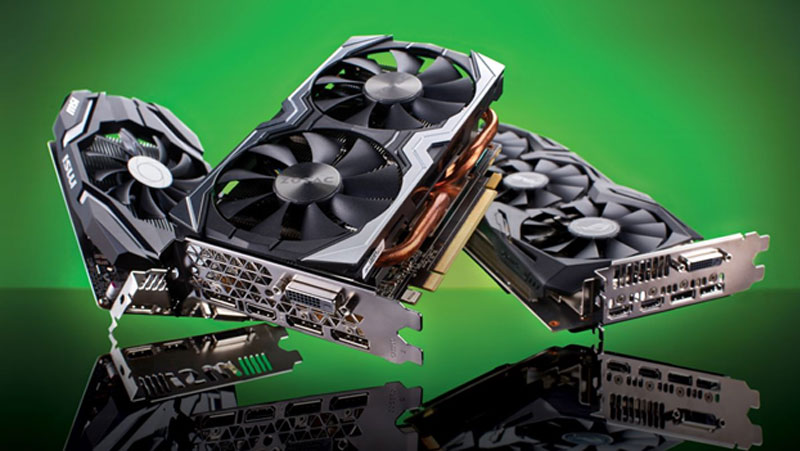

کارت گرافیک چیست؟
کارت گرافیک قطعهای از سخت افزار رایانه است که تصویری را که روی مانیتور مشاهده میکنید تولید میکند. کارت گرافیک وظیفه ارائه تصویر به مانیتور شما را دارد، این کار را با تبدیل داده ها به سیگنالی که مانیتور شما میتواند درک کند انجام میدهد. هرچه کارت گرافیک شما بهتر باشد، میتوان تصویر صافتری تولید کرد. کارت گرافیک معمولا برای گیمرها، گرافیست ها و ویرایشگران فیلم نسبت به سایر کاربران اهمیت بیشتری نیز دارد.
انواع کارت گرافیک
کارت گرافیک Intergrated (یکپارچه):
کارت گرافیک داخلی که در آن هیچ کارت اضافی استفاده نشده است. کارت گرافیک Intergrated از حافظه اختصاصی خودشان استفاده نمی کنند، بلکه معمولا از 1 تا 5 درصد از حافظه RAM سیستم بهره مند میشوند. این موارد را در بیشتر لپتاپ ها و رایانه های "استاندارد" خواهید یافت، آنها یک مدل مقرون به صرفه هستند اما به راحتی قابل ارتقا نیستند. این نوع کارت گرافیک معمولا برای افرادی که از سیستم خود برای گشت و گذار در اینترنت یا تماشای فیلم استفاده میکنند مناسب است.
کارت گرافیک Dedicated:
این نوع از کارت گرافیک که به آن کارت گرافیک گسسته نیز میگوییم، به عنوان یک قطعه روی مادربرد نصب میشود. کارت گرافیک گسسته حافظه اختصاصی خودش را دارد و از حافظه RAM سیستم استفاده نمی کند. این نوع از کارت گرافیک معمولا برای کسانی که تمایل به ارتقا سیستم خود و به روز نگهداشتن آن را دارند، ایدهآل است. کاربرانی که از رایانهی خود برای امور گرافیکی، ادیت فیلم و یا بازی استفاده میکنند، معمولا یک کارت گرافیک گسسته برای سرعت بخشیدن به زمان پردازش تصویر، مورد نیاز آنهاست.
کارت گرافیک چگونه کار می کند؟
پردازنده مرکزی، همراه با برنامه های نرم افزاری، اطلاعات مربوط به تصویر را به کارت گرافیک میفرستد. کارت گرافیک تصمیم میگیرد که چگونه از پیکسل های روی صفحه برای ایجاد تصویر استفاده کند. سپس این اطلاعات را از طریق کابل به مانیتور میفرستد.
کارت گرافیک برای ایجاد تصاویر سه بعدی ابتدا یک طرح اسکلتی (wire frame) از آن تصویر میسازد، سپس با استفاده از پیکسل ها آن را به شکل یک فرتور شطرنجی تبدیل میکند و به آن نور، بافت و رنگ میافزاید. برای بازیهای سریع، رایانه مجبور است این روند را حدود شصت بار در ثانیه طی کند. بدون داشتن کارت گرافیک برای انجام محاسبات لازم، حجم کار برای کامپیوتر بسیار زیاد است.
کارت گرافیک این روند را با استفاده از 4 مولفه انجام می دهد:
مادربرد: اتصال مادربرد برای داده و قدرت
پردازشگر: پردازنده ای که تصمیم میگیرد با هر پیکسل روی صفحه چه کاری انجام دهد
حافظه: حافظه برای نگهداری اطلاعات مربوط به هر پیکسل و ذخیره موقت تصاویر کامل شده
مانیتور: اتصال مانیتور، بنابراین میتوانید نتیجه نهایی را ببینید
پردازش گرافیکی (GPU)

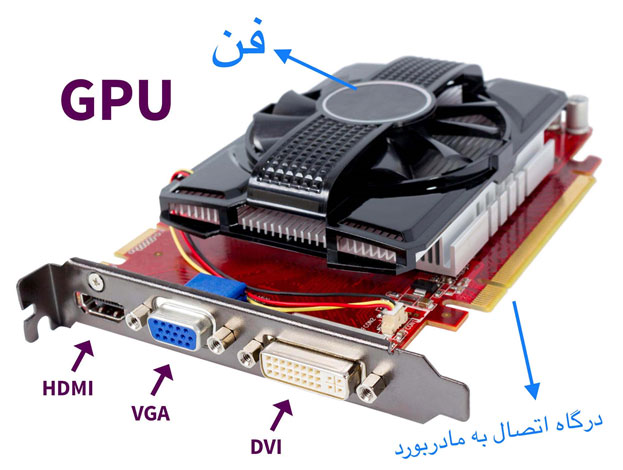

مانند مادربرد، کارت گرافیک یک صفحه مدار چاپی است که پردازنده و RAM را در خود جای داده است. این دستگاه همچنین دارای تراشه سیستم ورودی/خروجی (BIOS) است که تنظیمات کارت را ذخیره میکند و در هنگام راه اندازی، روی حافظه، ورودی و خروجی تشخیص می دهد. پردازنده کارت گرافیک، به نام واحد پردازش گرافیک (GPU) که مخفف عبارت Graphics Processing Unit است و مشابه پردازنده مرکزی رایانه است. GPU به عنوان مغز کارت گرافیک است، تصاویری را که روی صفحه مشاهده میکنید، ایجاد میکند. GPU، به طور خاص برای انجام محاسبات پیچیده ریاضی و هندسی که برای ارائه گرافیک لازم است، طراحی شده است. میزان قدرت GPUها به مدلی که انتخاب میکنید متفاوت خواهد بود. برخی از سریعترین پردازندههای گرافیکی ترانزیستور بیشتری نسبت به پردازنده مرکزی دارند. GPUگرمای زیادی تولید میکند، بنابراین معمولا در زیر یک فن قرار دارد.
علاوه بر قدرت پردازش، از برنامه نویسی ویژهای برای کمک به تجزیه و تحلیل و استفاده از داده ها استفاده میکند. کمپانی های ATIو nVidia اکثرGPU های موجود در بازار را تولید میکنند. هر شرکت همچنین تکنیک های خاصی را برای کمک به GPU در استفاده از رنگ، سایه، بافت و الگوها ایجاد کرده است.
RAM گرافیک
کارتهای گرافیک فعلی همچنین دارای حافظه RAM هستند، این حافظه مختص کارت گرافیک است، بنابراین از RAM رایانه شما جدا است. همانطور که GPU تصاویر را ایجاد میکند، برای نگهداری اطلاعات و تصاویر تکمیل شده به فضایی احتیاج دارد. برای این منظور از RAM کارت استفاده میکند، داده های مربوط به هر پیکسل، رنگ آن و محل آن روی صفحه ذخیره میشود. بخشی از RAM همچنین میتواند به عنوان بافر عمل کند، به این معنی که تصاویر کامل شده را تا زمان رسیدن به زمان نمایش در آنها نگه میدارد. به طور معمول، RAM گرافیک با سرعت بسیار بالایی کار می کند و دو پورت است، به این معنی که سیستم میتواند همزمان از آن داده را بخواند و برای آن داده ارسال کند.
RAM مستقیما به عنوان مبدل دیجیتال به آنالوگ عمل میکند که به آنDAC یاRAMDAC نیز نامیده میشود، RAM تصویر را به سیگنالی آنالوگ تبدیل میکند که مانیتور میتواند از آن استفاده کند. بعضی از کارت ها دارای RAMDAC های متعدد هستند که می تواند عملکرد را بهبود بخشد و از بیش از یک نمایشگر پشتیبانی کند.
ظرفیتRAM اکثر کارتهای گرافیک مدرن از 512 مگابایت تا 8 گیگابایت خواهد بود که محبوبترین فرمتها DDR3 و GDDR5 SDRAM هستند.
برای گیمرها حافظه در کارت گرافیک مهم است زیرا به آنها اجازه میدهد بازی ها را با وضوح بالاتر انجام دهند. پیشنهاد میکنیم که گیمرها از کارت گرافیکی استفاده کنند که حداقل حافظه 1 گیگابایتی را داشته باشد، البته این مولفه باید با سایر جنبه های کارت و رزولوشن مورد نظر شما در یک بازی تعادل داشته باشد.
برای انتخاب و خرید بهترین کارت گرافیک موجود در بازار، با قیمت های مناسب، پیشنهاد می کنیم به صفحه مربوطه در فروشگاه تک رایان مراجعه نمایید.
در صورت نیاز به راهنمایی بیشتر با کارشناسان ما تماس حاصل فرمائید.
کارت گرافیک برای ایجاد تصاویر سه بعدی ابتدا یک طرح اسکلتی (wire frame) از آن تصویر میسازد، سپس با استفاده از پیکسل ها آن را به شکل یک فرتور شطرنجی تبدیل میکند و به آن نور، بافت و رنگ میافزاید. برای بازیهای سریع، رایانه مجبور است این روند را حدود شصت بار در ثانیه طی کند. بدون داشتن کارت گرافیک برای انجام محاسبات لازم، حجم کار برای کامپیوتر بسیار زیاد است.
کارت گرافیک این روند را با استفاده از 4 مولفه انجام می دهد:
مادربرد: اتصال مادربرد برای داده و قدرت
پردازشگر: پردازنده ای که تصمیم میگیرد با هر پیکسل روی صفحه چه کاری انجام دهد
حافظه: حافظه برای نگهداری اطلاعات مربوط به هر پیکسل و ذخیره موقت تصاویر کامل شده
مانیتور: اتصال مانیتور، بنابراین میتوانید نتیجه نهایی را ببینید
پردازش گرافیکی (GPU)
مانند مادربرد، کارت گرافیک یک صفحه مدار چاپی است که پردازنده و RAM را در خود جای داده است. این دستگاه همچنین دارای تراشه سیستم ورودی/خروجی (BIOS) است که تنظیمات کارت را ذخیره میکند و در هنگام راه اندازی، روی حافظه، ورودی و خروجی تشخیص می دهد. پردازنده کارت گرافیک، به نام واحد پردازش گرافیک (GPU) که مخفف عبارت Graphics Processing Unit است و مشابه پردازنده مرکزی رایانه است. GPU به عنوان مغز کارت گرافیک است، تصاویری را که روی صفحه مشاهده میکنید، ایجاد میکند. GPU، به طور خاص برای انجام محاسبات پیچیده ریاضی و هندسی که برای ارائه گرافیک لازم است، طراحی شده است. میزان قدرت GPUها به مدلی که انتخاب میکنید متفاوت خواهد بود. برخی از سریعترین پردازندههای گرافیکی ترانزیستور بیشتری نسبت به پردازنده مرکزی دارند. GPUگرمای زیادی تولید میکند، بنابراین معمولا در زیر یک فن قرار دارد.
علاوه بر قدرت پردازش، از برنامه نویسی ویژهای برای کمک به تجزیه و تحلیل و استفاده از داده ها استفاده میکند. کمپانی های ATIو nVidia اکثرGPU های موجود در بازار را تولید میکنند. هر شرکت همچنین تکنیک های خاصی را برای کمک به GPU در استفاده از رنگ، سایه، بافت و الگوها ایجاد کرده است.
RAM گرافیک
کارتهای گرافیک فعلی همچنین دارای حافظه RAM هستند، این حافظه مختص کارت گرافیک است، بنابراین از RAM رایانه شما جدا است. همانطور که GPU تصاویر را ایجاد میکند، برای نگهداری اطلاعات و تصاویر تکمیل شده به فضایی احتیاج دارد. برای این منظور از RAM کارت استفاده میکند، داده های مربوط به هر پیکسل، رنگ آن و محل آن روی صفحه ذخیره میشود. بخشی از RAM همچنین میتواند به عنوان بافر عمل کند، به این معنی که تصاویر کامل شده را تا زمان رسیدن به زمان نمایش در آنها نگه میدارد. به طور معمول، RAM گرافیک با سرعت بسیار بالایی کار می کند و دو پورت است، به این معنی که سیستم میتواند همزمان از آن داده را بخواند و برای آن داده ارسال کند.
RAM مستقیما به عنوان مبدل دیجیتال به آنالوگ عمل میکند که به آنDAC یاRAMDAC نیز نامیده میشود، RAM تصویر را به سیگنالی آنالوگ تبدیل میکند که مانیتور میتواند از آن استفاده کند. بعضی از کارت ها دارای RAMDAC های متعدد هستند که می تواند عملکرد را بهبود بخشد و از بیش از یک نمایشگر پشتیبانی کند.
ظرفیتRAM اکثر کارتهای گرافیک مدرن از 512 مگابایت تا 8 گیگابایت خواهد بود که محبوبترین فرمتها DDR3 و GDDR5 SDRAM هستند.
برای گیمرها حافظه در کارت گرافیک مهم است زیرا به آنها اجازه میدهد بازی ها را با وضوح بالاتر انجام دهند. پیشنهاد میکنیم که گیمرها از کارت گرافیکی استفاده کنند که حداقل حافظه 1 گیگابایتی را داشته باشد، البته این مولفه باید با سایر جنبه های کارت و رزولوشن مورد نظر شما در یک بازی تعادل داشته باشد.
برای انتخاب و خرید بهترین کارت گرافیک موجود در بازار، با قیمت های مناسب، پیشنهاد می کنیم به صفحه مربوطه در فروشگاه تک رایان مراجعه نمایید.
در صورت نیاز به راهنمایی بیشتر با کارشناسان ما تماس حاصل فرمائید.
خروجی های کارت گرافیک
کارتهای گرافیک از طریق تعدادی گزینه خروجی میتوانند به یک نمایشگر متصل شوند. باید کارت ویدیویی خریداری کنید که با درگاه مانیتور شما مطابقت داشته باشد. بسیاری از کارت های ویدیویی حداقل دارای دو یا سه پورت هستند که برخی از آنها از چهار یا بیشتر پشتیبانی می کنند.
VGA (Video Graphics Array)دارای اتصال آنالوگ 15 پین است که به عنوان D-Sub نیز شناخته می شود. پورت های VGA به اندازه کافی خوب کار می کنند اما پورتهای دیگر کیفیت فیلم بهتری را ارائه میدهند.
DVI (رابط تصویری دیجیتال) - DVI-I (سیگنال های آنالوگ و دیجیتال را حمل میکند) و DVI-D (فقط سیگنالهای دیجیتال را حمل میکند) - DVI در بیشتر نمایشگرهای صفحه تخت دیده میشود.
HDMI به دلیل سرعت و قابلیت انعطاف پذیری یکی از محبوبترین اتصالات است. HDMI هم سیگنال صوتی و هم تصویری را حمل می کند.
DisplayPort از محبوبترین اتصالات است که در اکثر مانیتورهای نسل جدید مشاهده می شود.DisplayPort میتواند ویدئو، صدا و سایر اشکال داده را حمل کند.
همانند بسیاری از مولفه ها سبک و طراحی کارت گرافیک برای کاربران حائز اهمیت است. اگر فضای داخل کیس کامپیوترتان کم است میتوانید از کارت گرافیک های باریک استفاده کنید.
